Assalamua’laikum Wr. Wb.
Kembali lagi bersama saya di blog seadanya ini. Kali ini,
pada postingan ini saya ingin berbagi tentnag cara membuat simulasi jaringan yang
menghubungkan 2 buah jaringan yang berbeda menggunakan Cisco Packet Tracer. Ada
pun skemanya yaitu terdiri dari 1 buah router, 2 buah server, 2 buah switch dan
3 buah komputer di masing-masing jaringan.
Sebelumnya, kita perlu mengenal Cisco Packet Tracer terlebih
dahulu. Cisco Packet Tracer adalah simulator alat-alat jaringan Cisco yang
sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam
bidang penelitian simulasi jaringan komputer. Cisco Packet Tracer berfungsi
untuk merancang sebuah sistem atau topologi jaringan yang akan di terapkan pada
dunia nyata/kerja, karena kalau kita merancang topologi jaringan komputer tanpa
bantuan aplikasi seperti ini bisa
membutuhkan biaya yang mahal. Makanya cisco membuat aplikasi seperti ini
agar orang dapat belajar tanpa membutuhkan biaya yang mahal.
Oke, langsung saja ke langkah-langkahnya :
1.
Buka Cisco Packet Tracer.
2.
Buatlah skema jaringan seperti dibawah ini :
3.
Pada server1, atur IP Address, subnet mask dan
default gateway seperti dibawah.
4.
Kemudian atur DHCP seperti ini.
5.
Pada PC1 di LAN A, atur IP Address dengan DHCP.
Berikut penampakannya.
6.
Lakukan hal serupa pada server0, yaitu mengatur
IP Address, subnet mask dan default gateway seperti dibawah ini.
7.

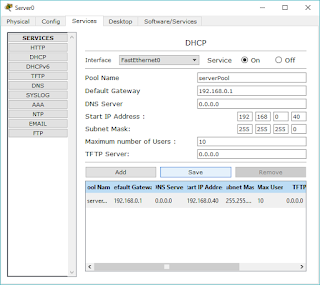

Atur juga DHCP seperti ini.
8.
Atur IP Address pada PC4 di LAN B dengan DHCP.
Berikut penampakannya.
9.
Pada router, klik tab config dan pilih
FastEthernet0/0 untuk mengatur konfigurasi IP nya. Berikut contohnya.
10. Lakukan
juga pada FastEthernet0/1 dengan konfigurasi IP sepert ini.
11. Kemudian
kita lakukan tes ping dari server1 ke server0.
12. Lakukan
juga dari server0 ke server1. Berikut hasilnya.
13. Jangan
lupa juga test ping dari PC1 yang ada di LAN A ke server0 yang ada di LAN B.
14. Juga
test ping dari PC1 di LAN A ke PC3 di LAN B.
15. Selesai
Itulah tadi cara membuat simulasi jaringan yang menghubung 2
buah jaringan yang berbeda menggunakan Cisco Packet Tracer. Semoga bermanfaat
untuk kita semua. Saya undur diri.
Wassalamu’alaikum Wr. Wb.
